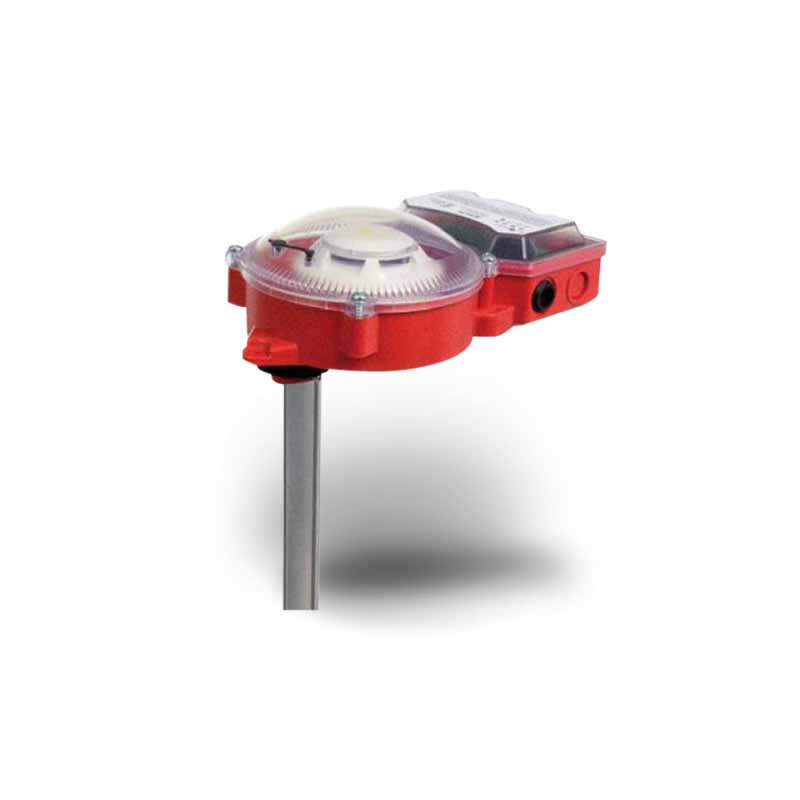

Adaptor universal de montaj pe tubulatura pentru detectoare de fum Iris si Enea
necesita soclu, detector, tub Venturi: TV06N / TV15N / TV28N
Politica de Confidentialitate
Livrarea comenzilor
Politica de Retur
Caracteristici principale:
Tip produs: Adaptor universal pentru monitorizarea fumului in conducte de ventilatie si incalzire.
Principiu de functionare: Bazat pe principiul Venturi (esantionarea continua a aerului prin tubul de prelevare).
Compatibilitate detectoare: Gazduieste orice detector de fum din seria Iris (conventional) sau Enea (adresabil). Necesita soclu si detector (nu sunt incluse).
Certificari: Proiectat pentru a respecta cerintele standardului EN 54-27.
Elemente incluse: Carcasa cu terminal de conexiuni, filtru de praf, indicator de flux de aer si suruburi de fixare pentru soclul detectorului.
Specificatii tehnice:
Viteza aerului: Functioneaza intr-un interval de flux de aer intre 0.5 m/s si 20 m/s.
Lungimi tub Venturi (disponibile separat):
TV-0.6: 0.6 metri.
TV-1.5: 1.5 metri.
TV-2.8: 2.8 metri.
Grad de protectie: IP54 (carcasa ermetica, protejeaza impotriva prafului si a stropirii cu apa).
Indicatori:
Indicator vizual de flux de aer (limba de plastic rosie) pentru confirmarea circulatiei corecte.
Gaura de test pe capac pentru verificarea detectorului fara a desface carcasa.
Filtru de praf: Inclus (reduce depunerile pe senzor, prelungind durata de viata si reducand alarmele false).
Date fizice:
Dimensiuni (fara tub): 180 x 183 x 235 mm.
Greutate: Aproximativ 700 g.
Material carcasa: ABS de inalta rezistenta.
Montaj: Poate fi instalat pe conducte circulare sau rectangulare (pentru conducte circulare mici pot fi necesare suporturi suplimentare tip DDH-BRKT).
Detector optic de fum adresabil seria Enea
sensibilitate programabila, verificare nivel de contaminare, memorie proprie evenimente
poate fi setat din centralele adresabile Inim sau cu interfata EDRV1000
izolator de bucla inclus, nu include soclu.
Detector de temperatura adresabil seria Enea
configurabil in modurile: A1R – 58ºC+gradient / B – 72ºC / BR – 72ºC+gradient / A2S – 58ºC.
memorie proprie de evenimente
poate fi setat din centralele adresabile Inim sau cu interfata EDRV1000
izolator de bucla inclus, nu include soclu.
Detector combinat de fum si temperatura adresabil seria Enea
sensibilitate programabila, verificare nivel de contaminare, memorie proprie evenimente
mod de operare programabil (PLUS / SI / SAU / FUM / TEMPERATURA)
poate fi setat din centralele adresabile Inim sau cu interfata EDRV1000
izolator de bucla inclus, nu include soclu.
Detector optic de fum conventional seria Iris
Sensibilitate programabila, verificare nivel de contaminare, memorie proprie evenimente
Sensibilitati disponibile: 0.08 dB / m - 0.10 dB / m - 0.12 dB / m - 0.15dB / m
Plasa de protectie impotriva insectelor de 500 micron.
Pentru diagnoza se poate utiliza interfata EDRV1000
Nu include soclu.
Detector de temperatura conventional seria Iris
Configurabil in modurile: A1R – 58ºC+gradient / B – 72ºC / BR – 72ºC+gradient / A2S – 58ºC.
Memorie proprie de evenimente
Pentru diagnoza se poate utiliza interfata EDRV1000
Nu include soclu.
Detector combinat de fum si temperatura conventional seria Iris
Sensibilitate programabila, verificare nivel de contaminare, memorie proprie evenimente
Mod de operare programabil (PLUS / SI / SAU / FUM / TEMPERATURA)
Pentru diagnoza se poate utiliza interfata EDRV1000
Nu include soclu.
Acest tub este o componenta pasiva esentiala; fara el, adaptorul EBDDHN nu poate preleva probe de aer din interiorul tubulaturii de ventilatie.
DDHBRKTN este o consola de montaj (suport metalic) proiectata special pentru a permite instalarea adaptoarelor de tubulatura pe conducte de ventilatie cu sectiune circulara.
Acest produs este un accesoriu mecanic de montaj si nu include componente electronice sau tuburi de prelevare.
DDHCOVERN este un capac de protectie special proiectat pentru utilizarea in exterior sau in medii dificile. Acesta este un accesoriu destinat protejarii adaptorului de tubulatura din seria EBDDHN.
DDH204 este garnitura de schimb pentru mentenanta si etansarea adaptoarelor de detectie in tubulatura din gama INIM.
INIM TV28N este un tub de prelevare a aerului de lungime mare, de tip Venturi, utilizat in sistemele de detectie a fumului in tubulatura de ventilatie. Acesta se monteaza impreuna cu adaptorul de soclu din seria EBDDHN si serveste la extragerea probelor de aer din interiorul canalelor de ventilatie de dimensiuni mari.
Fata de variantele mai scurte, TV28N este destinat canalelor de ventilatie industriale sau principale.
Acest tub este un element pasiv si necesita un adaptor de tubulatura (EBDDHN) si un detector de fum (optic sau cu ionizare, adresabil sau conventional) pentru a functiona ca sistem de detectie.
