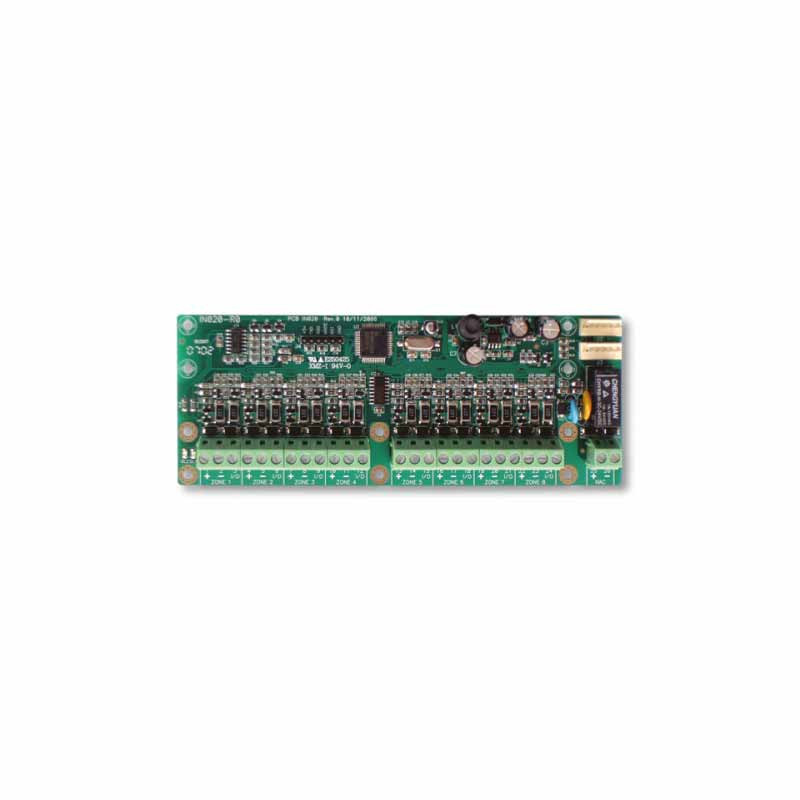

INIM SmartLine8Z modul extensie 8 zone conventionale

Caracteristici principale:

Functie: Placa de extensie pentru marirea numarului de zone conventionale.

Capacitate: Adauga 8 zone conventionale suplimentare sistemului.

Compatibilitate: Modelele de centrale extensibile SmartLine020-4 (pana la 20 de zone total) si SmartLine036-4 (pana la 36 de zone total).

Dispozitive per zona: Suporta pana la 30-32 de dispozitive conventionale (detectoare, butoane) pe fiecare zona nou adaugata.

Specificatii electrice si iesiri:

Iesire suplimentara: Modulul este echipat cu o iesire supravegheata programabila (NAC), cu o capacitate de 1A.

Alimentare: Se alimenteaza direct din placa de baza a centralei prin conexiunea dedicata.

Consum: Consum redus, asigurat de sursa centralei (1.4A sau 4A in functie de modelul centralei).

Terminal configurabil: La fel ca zonele de pe placa de baza, terminalul fiecarei zone de pe extensie poate fi configurat ca: iesire open-collector, intrare supravegheata sau intrare pentru detector de gaz (4-20mA).

Instalare si accesorii incluse:

Conectare: Se conecteaza pe magistrala interna a centralei prin intermediul unui cablu panglica (flat cable).

Pachetul contine: * Placa de circuit SmartLine/8Z.

Cablu de conectare la placa de baza.

Distantiere si suruburi pentru montaj.

Rezistente de capat de linie (EOL) si diode pentru configurarea zonelor.

Date fizice:

Greutate: Aproximativ 0.25 kg.

Dimensiuni: Proiectata pentru a fi montata in interiorul carcasei metalice a centralei SmartLine.

Certificari: Conform standardelor EN54-2 si EN54-4 (prin certificarea centralei gazda).
